Vorgefertigte Schächte mit Verrohrung

Objektbezogen vorgefertigte Schachtinstallationselemente sind komplette, fabriksmäßig vorgefertigte Schächte inkl. Verrohrung sowie Befestigungs- und Anschlussmöglichkeiten für Einrichtungsgegenstände.

Bestückungsmöglichkeiten

Internverrohrung
Heizungsstrang - Rücklauf und Vorlauf
Regenwasserstrang
Nutzwasserstrang
Kalt-, Warmwasser- und Zirkulationsstrang
Schmutzwasserstrang
Abflussverrohrung intern
Elektro-Leerverrohrung für Stark- und Schwachstrom
Lüftungsstrang für die Küche
Lüftungsstrang für WC und Bad
Lüftungsinternverrohrung

Einrichtungen und Einbauten

Elektro-Kleinverteiler, Wärmezählerpassstück, Kugelhahn mit Fühleraufnahme, Kalt- und Warmwasserkugelhahn, Wasserzählerunterteile, Unterputzlüftergehäuse, Tellerventil, Rückschlagklappe.

Deckendurchbrüche

Bei den Schachtelementen wird auf Wunsch eine verlorene Schalung zum bauseitigen Ausbetonieren der Deckendurchbrüche mit eingebaut.

Brandschutz

Huter Schachtinstallationselemente werden je nach Anforderung für horizontale- oder vertikale Brandabschottung vorbereitet.

Horizontale Brandabschottung

Der Schacht wird geschossweise, entsprechend den Anforderungen der Feuerwiderstandsklasse der Gebäudetrennwände und -trenndecken nach den gültigen Brandschutznormen abgeschottet. Die Abschottung erfolgt durch spezielle Maßnahmen wie z. B. Brandverschluss der Rohrdurchführungen und Verschluss des verbleibenden Deckendurchbruchs. Für die Schachtwände sind keine besonderen Brandschutzmaßnahmen notwendig.

Vertikale Brandabschottung

Der vertikale Schacht wird über seine gesamte Länge als Brandabschnitt ausgeführt und zum Keller hin abgeschottet. Die Schachtwände und Abschottungen müssen mindestens der Feuerwiderstandsklasse der Gebäudetrennwände und -trenndecken nach den gültigen Brandschutznormen entsprechen.

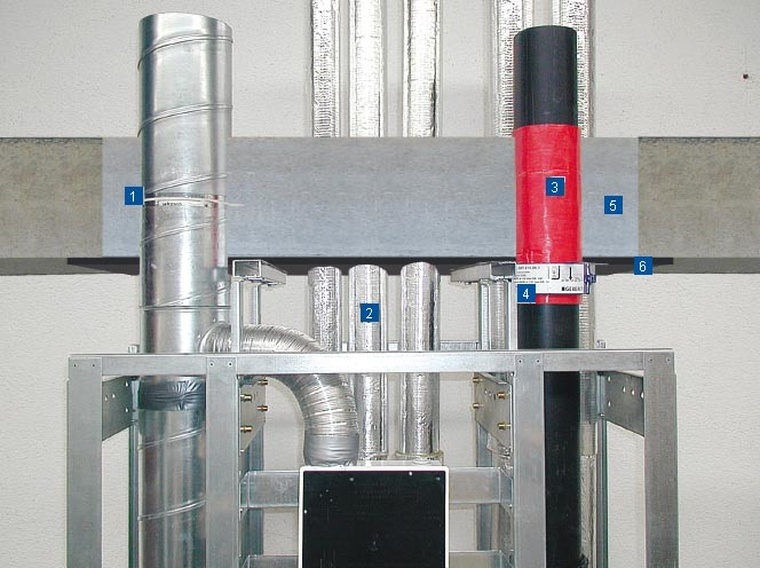

Horizontale Brandabschottung: [ 1 ] Brandschutzstutzen Type FLI-VE 90; [ 2 ] Mepla Verrohrung: Dämmung Steinwolle (Schmelzpunkt >1000°C); [ 3 ] Körperschallentkoppelung; [ 4 ] Brandverschluss (z.B. Geberit Brandschutzmanschette RS90); [ 5 ] Versc

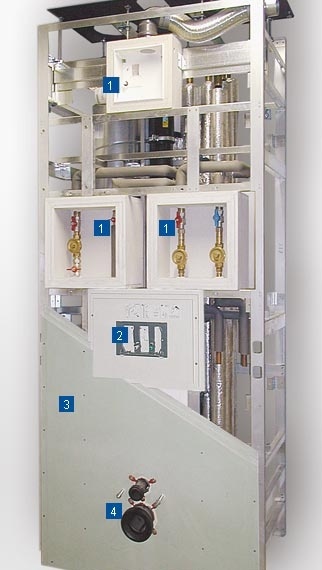

Vertiikale Brandabschottung: [ 1 ] Brandschutzummantelung Lüfter & Revisionsöffnungen; [ 2 ] Spezielle Brandschutzabdeckung für die WC-Revisionsöffnung; [ 3 ] Beplankung entsprechend der Feuerwiderstandsklasse; [ 4 ] Brandverschlüsse für Rohrdurch

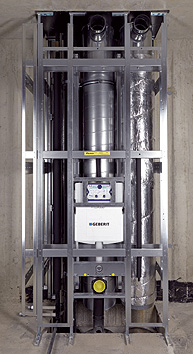

Deckendurchbruch mit verlorener Schalung

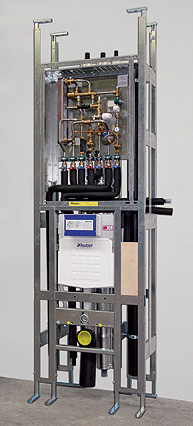

Schachtelement mit Wohnungsstation
